Fusion 360 Machining extension е допълнителен модул за Fusion 360, който дава възможност за експертна многоосева обработка и се закупува отделно. Включва следните допълнителни възможности за Fusion 360:

  • —Автоматизирана 3-осева обработка
  • —Автоматизирана 3+2-осева обработка
  • —Едновременни 4-осеви и 5-осеви обработки
  • —Модификация на генерираните траектории за обработка
  • —Макро-базирани измервания
  • —Измерване на повърхнини

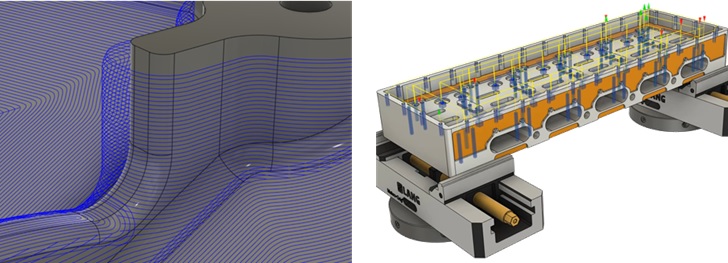

Автоматизирана 3-осева обработка

  • 3-axis Hole Recognition – автоматизирано разпознаване и обработка на отвори
  • 3-axis Steep and Shallow – едновременна обработка на стръмни и плитки участъци от детайла

Автоматизирана 3+2-осева обработка

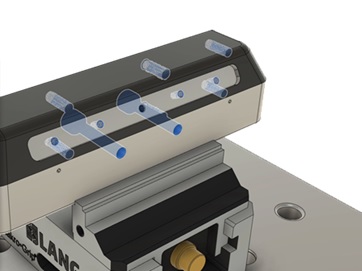

  • —3+2 Hole Recognition – автоматично откриване и 3+2 (позиционна) обработка на отвори

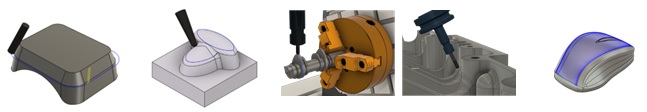

Едновременни 4-осеви и 5-осеви обработки

  • Swarf toolpath –  многоосева стратегия за обработка със страната на инструмента
  • Multi-Axis Contour – многоосева стратегия за обработка по 3D криви
  • Rotary toolpath –стратегия за обработка за ротационни детайли със сложна форма
  • 5-axis machining and Collision Avoidance – 5-осева обработка с автоматично избягване на колизии
  • Multi-Axis machining for 3D Contour or Flow – многоосева стратегия за обработка по 3D контур или изокриви
  • Corner Finishing – стратегия за довършване на ъглите може да реже надлъжно за по-плитки региони и напречно за по-стръмни региони, за да избегнете повреда на детайла и инструмента.
  • Rotary Pocket е идеална стратегия за тези, които искат да използват едновременна 4-осева обработка за ефективно отстраняване на големи количества материал от детайла. Тя е подходяща за обработка на цилиндрични или конични форми, но не се ограничава до тях, което означава, че може да се използва и при геометрия със свободна форма. Стратегията поддържа различни типове режещи инструменти, като челно-цилиндрични, радиусни и сферични.

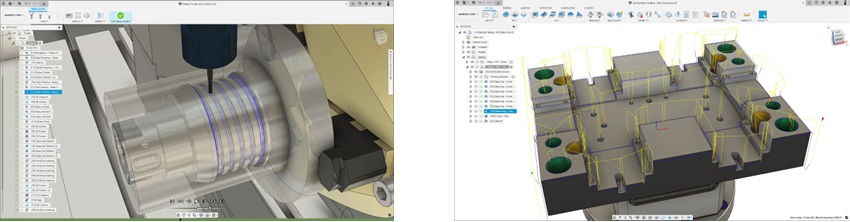

  • RotaryContour– допълва Rotary Pocket чрез ефективна обработка на страничните стени на елементите на джоба, като използва също и едновременна 4-осева обработка. Стратегията е най-подходяща за детайли, които имат джобове или вложени елементи със странични стени, които са построени, спрямо централната ос на детайла.
  • Deburr – можете да използвате тази интелигентна траектория на инструмента, за да премахнете малките неравности, които често остават по ръбовете на детайлите след CNC обработка. Използва се в области, където имате ъгъл между вертикално и хоризонтално лице. Траекторията на инструмента движи инструмента по ръба точно толкова, че да се премахнат острите грапавини, намалявайки необходимостта от ръчна обработка. Deburr работи за 3, 4 и 5-осево фрезоване.

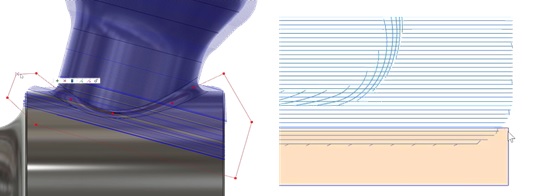

Модификация на генерираните траектории за обработка

  • Toolpath Trimming – премахване на част от генерираните траектории
  • Delete Passes – премахване на част от ходовете в определена зона
  • Replace Tool – замяна на инструмент без генериране на траектория
  • Move Entry Positions – преместване на началната точка за работа

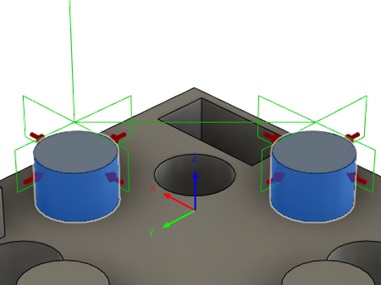

Макро-базирани измервания

  • Probe Geometry – измерване в процес на работа с циклите на сондиране на вашата машина

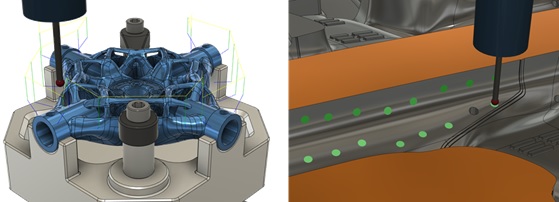

Измерване на повърхнини

  • Surface Inspection– измерване на повърхнини по зададени характерни точки
  • Part Alignment – позициониране на детайл след предварително сондиране
